ویژگی های اصلی فناوری

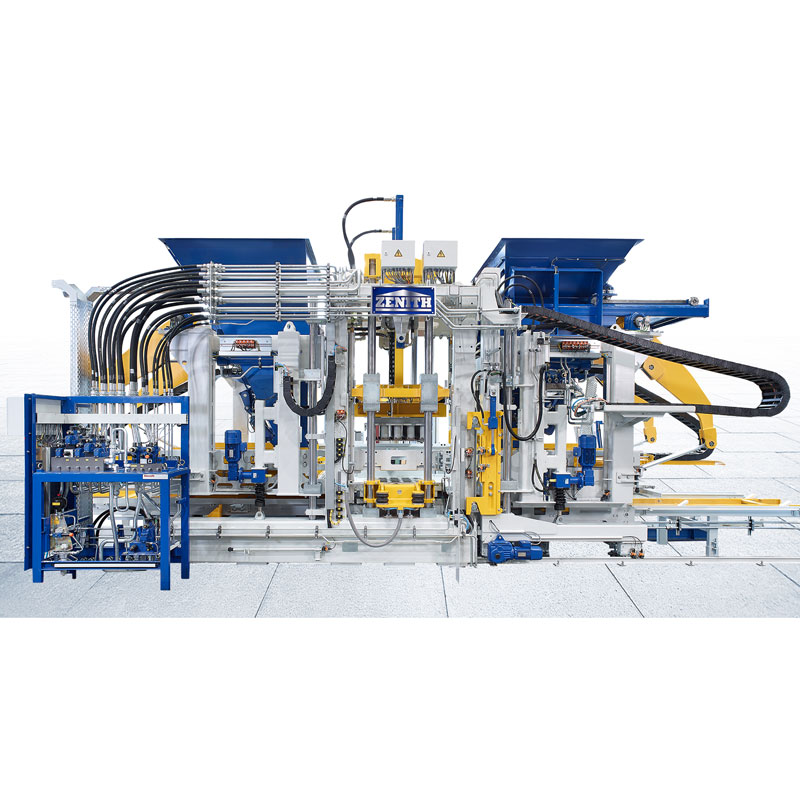

1) می توانید از خرید دستگاه ساخت بلوک پالت تک پالت Zenith 1500 از کارخانه ما مطمئن باشید. سیستم تراکم سروو با کیفیت بالا به نام Ultra-Dynamic مخفف تراکم بسیار بالا و دینامیک شدید است. بنابراین تولید سریع و کارآمد محصولات با کیفیت بالا را تضمین می کند. به خصوص برای محصولات با حجم زیاد و همچنین برای محصولات درجه یک که با ارتعاش پیش و متوسط تولید می شوند، این سیستم ویبره مزایای بسیاری را ارائه می دهد. این سیستم بدون حمام روغن کار می کند و از تولید سازگار با محیط زیست و کم تعمیر و نگهداری پشتیبانی می کند.
2) استفاده از اتصالات پیچ برای میز ارتعاش، تیر متقاطع موتور و قسمت های جانبی قاب از ویژگی های این دستگاه بلوک پالت تک پالت زنیت 1500 است. این در بازار منحصر به فرد است زیرا می تواند با شرایط تولید مشتری سازگار شود. ساختار پیچ همچنین اتصالات مقاوم و پایداری عالی را فراهم می کند.

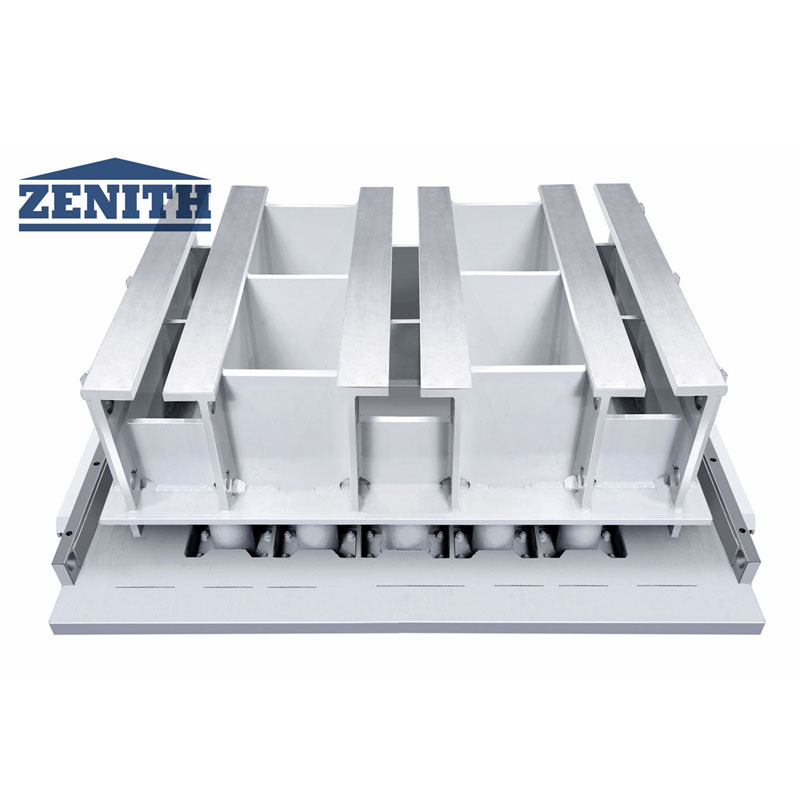

3) دستگاه بستن قالب پنوماتیک تغییر قالب را آسان می کند. قالب بدون اتصالات بیشتر قرار می گیرد - به عنوان مثال. پیچ و مهره روی نگهدارنده قالب توسط اهرم های بستن پنوماتیکی ثابت می شود. نتایج ارتعاش بهینه و طول عمر بیشتر قالب به لطف تنظیمات فردی ارتعاش قبل و اصلی به دست می آید. دستگاه گیره قالب اکنون می تواند با سیستم های چسباندن قالب سایر تولید کنندگان ماشین و قالب سازگار شود.
4) یک تراورس جدید برای دستگاه ساخت بلوک پالت تک پالت Zenith 1500 ایجاد شده است که اجازه می دهد تا ستون ها را به صورت جداگانه از کناره جدا کنید. این ویژگی جدید باعث صرفه جویی در زمان زیادی در طول کار تعمیر و نگهداری می شود و تعویض می تواند بسیار ایمن تر و با تلاش کمتر انجام شود. کل هندسه این مجموعه از جمله ستونها با ماشین قبلی ZENITH 1500 یکسان است. میتوان این تراورس جدید را روی ماشینهای موجود مقاومسازی کرد.
5) 5) مفهوم تجسم خود توضیحی و شهودی برای یادگیری آسان عملکرد ماشین تضمین می کند. طراحی جدید تشخیصی از اپراتورها در انتخاب بهترین تنظیمات پشتیبانی می کند. عیب یابی زمان بر دیگر ضروری نیست و زمان توقف تولید به حداقل می رسد. با استفاده از آخرین فناوری پایگاه داده می توان تمامی اطلاعات را ثبت، ارزیابی و ذخیره کرد. این داده ها به لطف شبکه کامل کارخانه در همه جا در دسترس هستند.
داده های فنی
پیکربندی اولیه دستگاه تک بلوک زنیت 1500 | |
حداکثر اندازه تخته | 1400 میلیمتر × 1200 میلیمتر در 14 میلیمتر |
منطقه قالب گیری | با توجه به نقشه چیدمان قالب |
اندازه محصول | 50-500 میلی متر |
پارامترهای فنی ماشین پسر اتوماتیک | |
حداکثر ظرفیت بار | 15 کیلوگرم |
حداکثر ظرفیت بار در هر قفسه درج | به عنوان طراحی |
حداکثر ظرفیت بار در هر دو لایه قفسه درج | به عنوان طراحی |
عرض داخلی براکت پشتیبانی | 1060 میلی متر |
لایه های قفسه درج | به عنوان طرح طراحی شده است |
فاصله قفسه درج | به عنوان طراحی |
قدرت رانندگی ماشین مادر | خوب 11 کیلو وات |
ارتفاع محصول | |
حداکثر ارتفاع | 500 میلی متر |
حداقل ارتفاع | 30 میلی متر |
ارتفاع انباشته شدن | |
حداکثر ارتفاع انباشته شدن (از جمله پالت) | 1800 میلی متر |
حداکثر منطقه تولید (تحت تولید اندازه استاندارد) | 1350*1050 میلی متر |
اندازه پالت (استاندارد) | 1400*1100 میلی متر |
ضخامت ورق فولادی | 14 میلی متر |
حجم سیلو مواد پایه | |
به استثنای سیلوی رنگدانه ها | 1500 لیتر |
ارتفاع دستگاه | |
به استثنای دستگاه پیگمنت | 35T |
نوار نقاله پالت | 1.6T |
دستگاه هیدرولیک | 3.2T |
اندازه ماشین | |
حداکثر طول کل | 8250 میلی متر |
حداکثر ارتفاع کل | 4650 میلی متر |
حداکثر عرض کل | 3150 میلی متر |
پارامترهای فنی ماشین / مصرف انرژی | |
سیستم ویبره | سیستم ویبره سروو |
میز ویبره | حداکثر: 175KN، 60HZ |
ارتعاش بالا | حداکثر: 32KN |

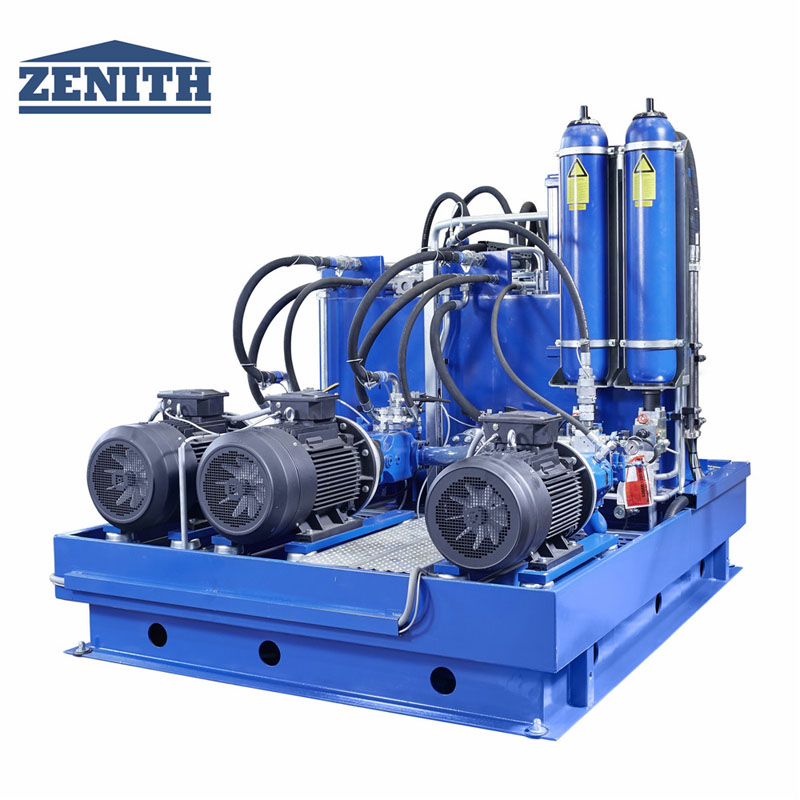

فشار هیدرولیک | |
جریان کل | 540 لیتر در دقیقه |
فشار عملیاتی | 180 بار |
حداکثر قدرت | 140 کیلو وات |

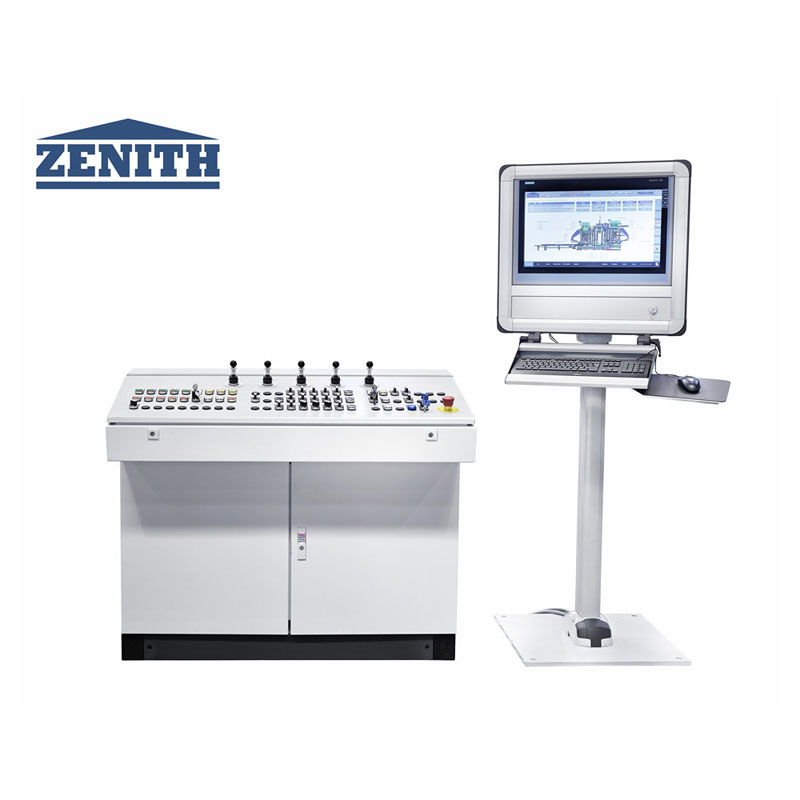

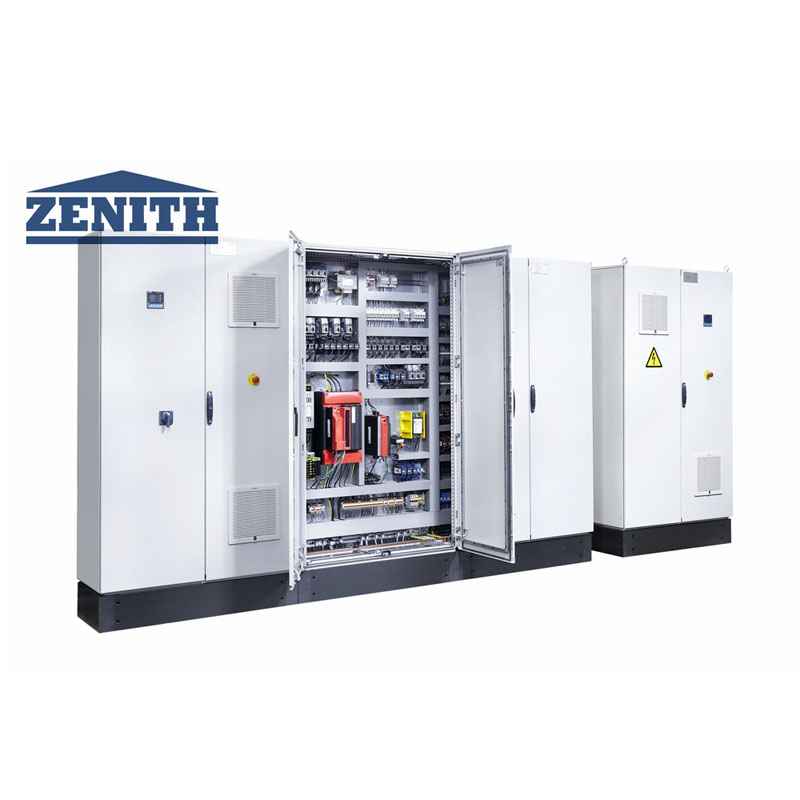

سیستم کنترل | زیمنس S7-1500، کنسول صفحه نمایش لمسی |
ظرفیت تولید
نوع بلوک | ابعاد (میلی متر) | تصاویر | تعداد / چرخه | زمان چرخه | ظرفیت تولید (در هر 8 ساعت) |
بلوک توخالی | 400*200*200 | 15 | 15 ثانیه | 28800 عدد | |
سنگفرش مستطیلی | 200*100*30 | 60 | 14 ثانیه | 2,419 متر مربع | |
سنگفرش مستطیلی (بدون میکس) | 200*100*80 | 60 | 115 | 3110 متر مربع | |
کرستون | 150*1000*300 | 6 | دهه 20 | 8640 عدد |
